Разъемы типа «зебра» типа YCD/YCS

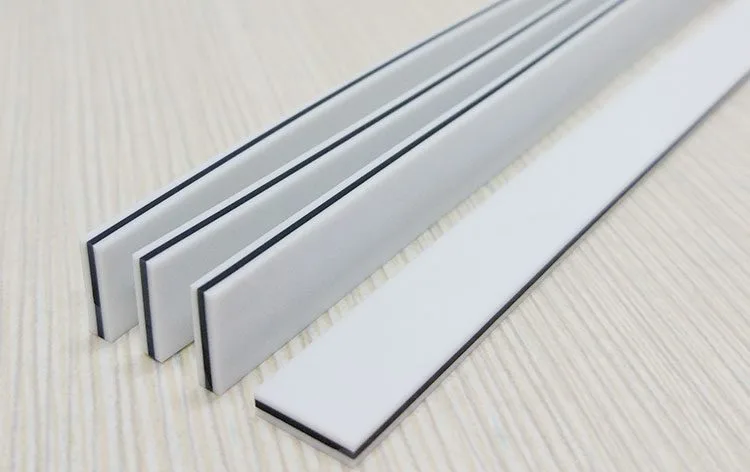

Разъемы «зебра» типа YCD поддерживаются изолирующей силиконовой резиной с обеих сторон полностью проводящего слоя, что позволяет удовлетворить требования к изоляции.

В то же время, поскольку изоляционный слой мягче, чем полностью проводящий слой, в практических приложениях хорошие контактные характеристики могут быть достигнуты при небольшом сжимающем усилии.

Изоляционная подкладка проводящего резинового разъема типа YCD имеет силиконовый натуральный цвет (прозрачный), также может быть изготовлена ​​в соответствии с требованиями белого, зеленого и других цветов.

Структура типа YCS и типа YCD в основном одинакова, но изоляционная оболочка типа YCS имеет только одну сторону, а изоляционная оболочка типа YCD - две стороны.

• YCD – двухсторонняя сэндвич-проводящая полоса
• YCS – односторонняя сэндвич-проводящая полоса

Соглашения об именах разъемов Zebra Strip

Чтобы гарантировать правильность изготовления проводящих резиновых соединителей, соблюдаются следующие соглашения об именах:

Отношения предварительной загрузки и кривая

Превосходная эластичность разъемов «зебра» позволяет эффективно избежать риска хорошего контакта с компонентами из-за деформации старения и случайного падения структурных частей во время использования электронного оборудования, но при деформации структурных частей и изменении силы сжатия степень сжатия и сопротивление проводящих резиновых разъемов также изменяются, и это необходимо полностью учитывать при установке структурных частей и разъемов «зебра». Следующее:

Сплайн: YCD 10×5× 2,5 мм CW0,8

Связь между сжимающей силой и степенью сжатия

Сопротивление и степень сжатия

Расчет сопротивления проводящего резинового разъема можно выполнить по следующей формуле:

R = значение сопротивления (Ом)
CW = проводящая ширина (мм)
L = проводящая длина (мм)
H = проводящая высота (мм)
ρ = объемное сопротивление (Ом·см)

В процессе тестирования необходимо поддерживать степень сжатия > 5 %, чтобы получить точные результаты тестирования.

Расчет сжимающей силы проводящего резинового соединителя можно выполнить по следующей формуле:

F = Сила сжатия (г)
D = Степень сжатия D = (H-H1) ÷ H
E0 = модуль упругости полностью проводящего слоя 3,5 МПа.
E1 = Модуль упругости изоляционного вкладыша 1,1 МПа.
H = высота проводящего резинового разъема (мм)
W = ширина проводящего резинового разъема (мм)
CW = ширина полностью проводящего слоя (мм)
W1 = Ширина изоляционного слоя (мм) W2 = W-W1
L = длина проводящего резинового разъема (мм)

Данные о структуре и электрических характеристиках

Стандарт реализации: GB2439, GB/T528.

Данные о рабочей среде
