Разъемы типа YP «Зебра» поддерживаются изолирующим силиконовым слоем из губчатого вспененного материала с обеих сторон слоя «зебра», что позволяет удовлетворить потребности большего числа применений, где изоляция имеет решающее значение. В то же время слой пены очень мягкий, поэтому для достижения хороших характеристик контакта на практике требуется лишь небольшое сжимающее усилие.
Чтобы гарантировать правильность изготовления разъемов Zebra, необходимо соблюдать следующие требования к именам:
Превосходная эластичность проводящих резиновых разъемов позволяет эффективно избежать риска хорошего контакта с компонентами из-за деформации старения и случайного падения структурных частей во время использования электронного оборудования, но при деформации структурных частей и изменении силы сжатия степень сжатия и сопротивление проводящих резиновых разъемов также изменяются, и это необходимо полностью учитывать при установке структурных частей и проводящих резиновых разъемов. Следующее:

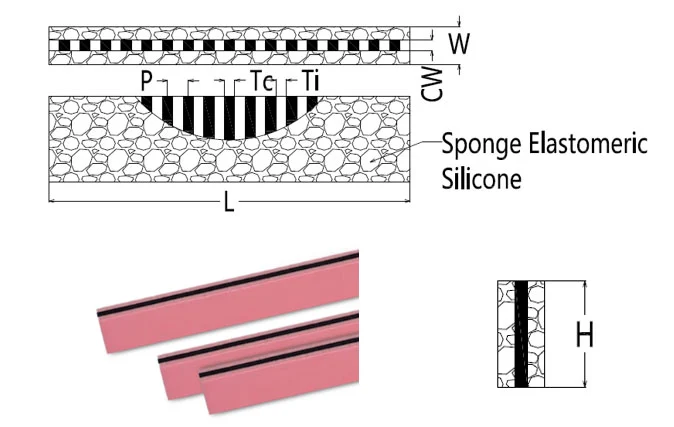

Сплайн: YP P0.1 10×5×2,5 мм CW0,8

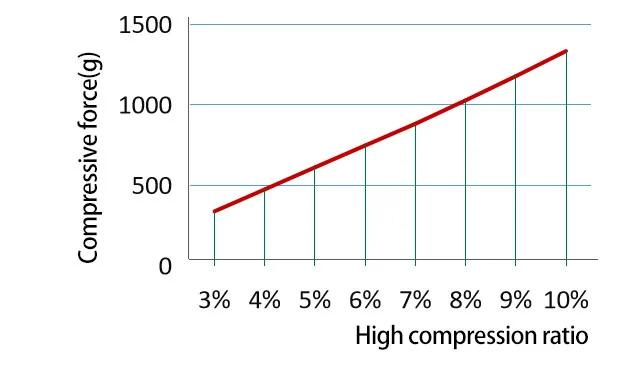

Связь между сжимающей силой и степенью сжатия

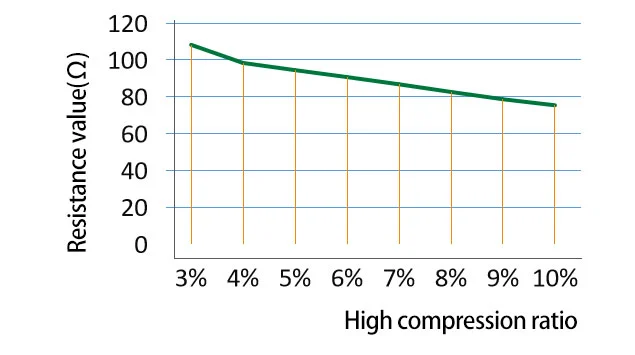

Сопротивление и степень сжатия
R = значение сопротивления (Ом)
CW = проводящая ширина (мм)
L = проводящая длина (мм)
H = проводящая высота (мм)
ρ = объемное сопротивление (Ом·см)
В процессе тестирования следует поддерживать степень сжатия > 10 %, чтобы получить точные результаты испытаний.
F = давление пресса (г)
D = Степень сжатия D = (H-H1) ÷ H
E0 = модуль упругости слоя «зебра» 3,5 МПа.
E1 = модуль упругости изоляционного вкладыша 1,7 МПа.
H = высота проводящего резинового разъема (мм)
W = ширина проводящего резинового разъема (мм)
CW = ширина слоя «зебра» (мм)
W1 = Ширина изоляционного слоя (мм) W2 = W-W1
L = длина проводящего резинового разъема (мм)
Стандарт реализации: GB2439, GB/T528.
| Проект | Значения спецификации | |||
| Материал | Проводящий слой | Изоляционный слой | Пенопластовая подкладка | |
| Проводящая силиконовая резина | Силастик | Силастик | ||
| Рутина | Низкое сопротивление | Рутина | Рутина | |
| Твердость (А) | 65±5 | 70±5 | 65±5 | 40±5 |
| Объемное сопротивление (Ом·см) | <6 | <3 | >1012 | >1012 |
| Предел прочности (мПа) | >4 | >5 | >4 | >4 |
| Удлинение (%) | >100 | >150 | >100 | >300 |
| Прочность на разрыв (Н/мм) | >8 | >12 | >10 | >12 |
| Цвет | Черный | Белый | Розовый | |
| Рабочая температура | Рабочая влажность (%) 25 ℃ | Максимальный рабочий ток (мА/мм2) | |
| Минимум | Максимум | ||
| -50 | 150 | 85 | 2.5 |
