Тип проводящего резинового соединителя YS

Разъемы из проводящей резины типа YS поддерживаются изолирующей силиконовой резиной с обеих сторон слоя «зебра», что соответствует требованиям к изоляции. В то же время, поскольку изоляционный слой мягче, чем слой «зебра», хорошие контактные характеристики в практических применениях могут быть достигнуты при небольшом сжимающем усилии.
Изоляционная подкладка разъема из проводящей резины типа YS имеет силиконовый натуральный цвет (прозрачный), также может быть изготовлена ​​в соответствии с требованиями белого, зеленого и других цветов.

Соглашения об именах

Чтобы гарантировать правильность изготовления проводящих резиновых соединителей, соблюдаются следующие соглашения об именах:

Отношение предварительной нагрузки и кривая

Превосходная эластичность проводящих резиновых разъемов позволяет эффективно избежать риска хорошего контакта с компонентами из-за деформации старения и случайного падения структурных частей во время использования электронного оборудования, но при деформации структурных частей и изменении силы сжатия степень сжатия и сопротивление проводящих резиновых разъемов также изменяются, и это необходимо полностью учитывать при установке структурных частей и проводящих резиновых разъемов. Следующее:

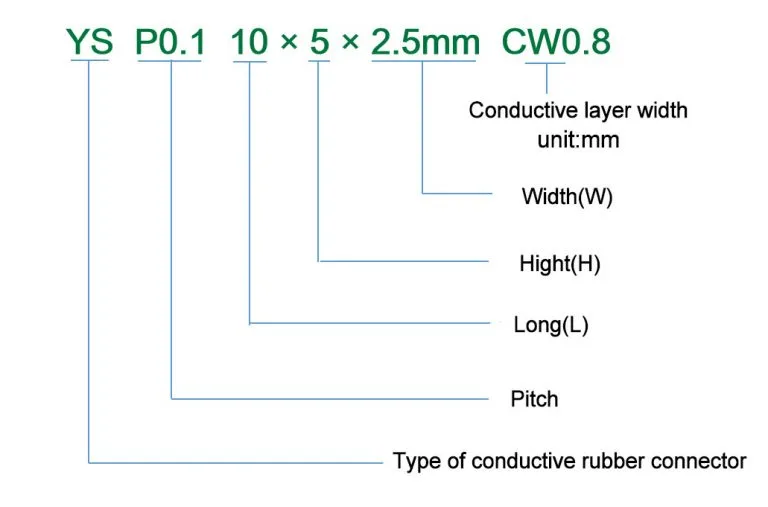

Сплайн: YS P0.1 10×5×2,5 мм CW0.8

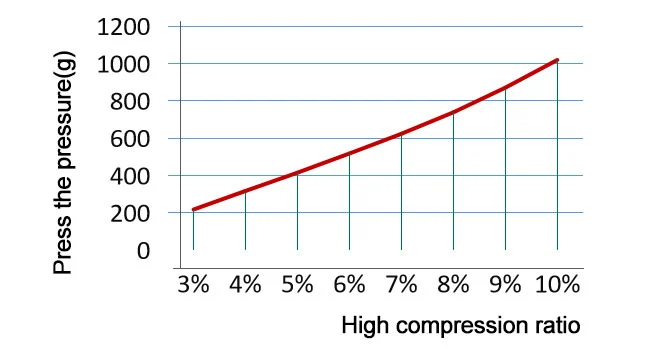

Связь между сжимающей силой и степенью сжатия

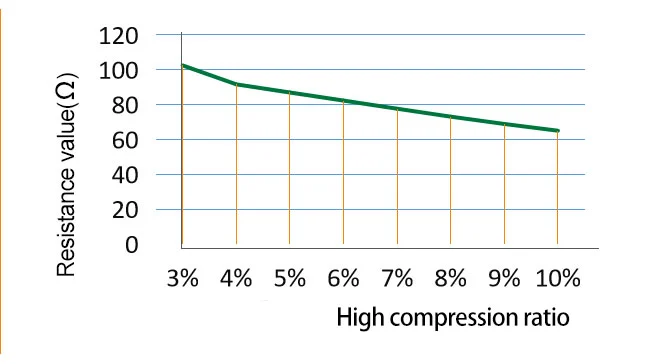

Сопротивление и степень сжатия

Расчет сопротивления проводящего резинового разъема можно выполнить по следующей формуле:

R = значение сопротивления (Ом)
CW = проводящая ширина (мм)
L = проводящая длина (мм)
H = проводящая высота (мм)
ρ = объемное сопротивление (Ом·см)

В процессе тестирования необходимо поддерживать степень сжатия > 5 %, чтобы получить точные результаты тестирования.

Расчет сжимающей силы проводящего резинового соединителя можно выполнить по следующей формуле:

F = Сила сжатия (г)
D = Степень сжатия D = (H-H1) ÷ H
E0 = модуль упругости полностью проводящего слоя 3,5 МПа.
E1 = Модуль упругости изоляционного вкладыша 1,1 МПа.
H = высота проводящего резинового разъема (мм)
W = ширина проводящего резинового разъема (мм)
CW = ширина полностью проводящего слоя (мм)
W1 = Ширина изоляционного слоя (мм) W2= W-W1
L = длина проводящего резинового разъема (мм)

Данные о конструкции и электрических характеристиках

Стандарт реализации: GB2439, GB/T528.

Данные о рабочей среде
